Соединение несущих конструкций (ферм, арок, балок)

Элементы несущих конструкций должны быть изготовлены особенно точно в части линейных размеров.От точности их размеров и плотности их пригонки одного элемента к другому зависит правильное распределение усилий в сооружении под действием нагрузки.

Точность размеров изготавливаемых элементов легко достигается применением шаблонов, изготавливаемых из сухих досок или фанеры, и кондукторных приспособлений. Шаблоны бывают плоскостные или в виде ящиков, с вырезами в стенках, соответствующим форме вырубок.

Ввиду того что под влиянием атмосферного воздействия, неаккуратного хранения шаблонов и кондукторов их размеры и геометрическая форма изменяются, они должны периодически проверятся.

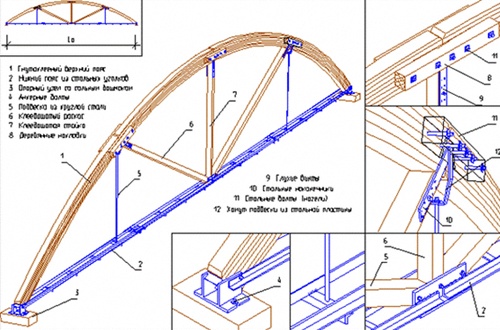

1ferma



Шаблоны, как правило, изготовляются по рабочим чертежам. Точность их изготовления должна соответствовать + 1 мм. Обязательно производится проверка шаблонов путём пробной сборки конструкции.

В изготовляемых по шаблону элементах допускаются отклонения по длине не более + 2 мм. Элементам, рабочие концы которых подвергаются приторцовки в процессе сборки конструкций, необходимо давать припуски по длине не мение 5 мм. на каждый обрабатываемый торец. Элементам, концы которых опиливаются в процессе сборки конструкций, например, раскосы сегментных ферм, доски перекрёстной стенки гвоздевых балок и т.п., допускаются припуски по длине в приделах 10-20 мм. на каждый опиливаемый конец.

Применяемые для сопряжения отдельных элементов конструкций металлические поковки изготовляются с помощью электросварки. Кузнечная сварка может бать допущена только как исключение и для сопряжения малонагруженных частей конструкции. Металлические части, в особенности болты, тяжи, гайки и пр., должны быть покрыты маслом и хранится в закрытом помещении.

Раскроенные и обработанные деревянные элементы соединяются в конструкцию той или иной геометрической формы.

Действующие в несущих конструкциях усилия передаются от элемента к элементу. Передача усилий в отдельных сопрягаемых элементах может быть осуществлена через следующие виды сопряжений:

а) врубки, т.е. плотно прилегающие друг к другу, обработанные по определённому шаблону поверхности сопрягаемых элементов, стянутых металлическими болтами, хомутами или скобами, которые играют лишь вспомогательную роль.

б) шпонки и нагели, т.е. специальные деревянные и металлические вкладыши, укладываемые в соответственно обработанные сопрягаемые элементы, через которые передаются усилия от одного элемента к другому. Применяемые в этих соединениях болты участвуют в работе конструкции;

в) сопряжения на клею.
