Соединение балок кольцами, шпонками

В настоящее время в строительной практике из всего многообразия ранее применяющихся врубок употребляются наиболее простые в изготовлении и сборке, легко поддающиеся механизированной заготовке, обеспечивающие плотное прилегание обработанных частей и достаточную податливость, где она необходима. Они должны позволять осмотр во время эксплуатации, не задерживать воду и допускать возможность естественного проветривания и высыхания.

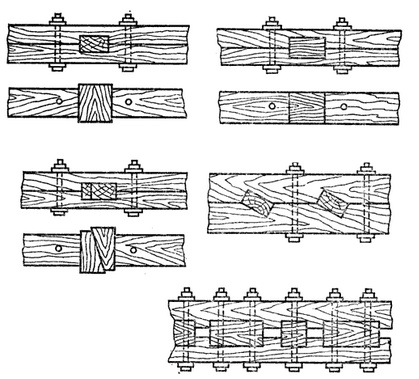

1shponka

Широкое распространение в инженерных сооружениях из дерева получило сопряжение при помощи специального вкладыша шпонки. Шпонки могут быть деревянными и металлическими и разлучатся по форме.

При выполнении конструкций на шпонках необходимо следить за тщательностью разметки гнёзд для шпонок как призматических, так и кольцевых для обеспечения равномерного участия всех шпонок в передачи усилий от элемента к элементу. Должна быть исключена возможность поочерёдного включения шпонок в работу, что может вызвать перенапряжение и разрушение соединения. Та же тщательность выполнения требуется и при сопряжениях на нагелях.

Сопряжение на нагелях позволяет механизировать производство их.
